一、行業背景
1、2021年7月國家能源局煤炭司頒發《智能化礦山驗收管理辦法》主煤流運輸系統，智能化礦山驗收評分指標：主運輸煤流線具備煤流平衡功能。
2、國家煤礦安全監察局2019年第1號文件公告《煤礦機器人重點研發目錄》，公布目錄的目的，是引導煤炭企業、科研機構、機器人制造企業和全社會參與研發應用，把握煤礦安全需求重點，鼓勵創新創業，力爭盡快在煤礦機器人技術上有新的突破，使煤礦實現“少人則安、無人則安”。
3、2020年2月25日國家煤礦安監局等八部委頒發《關于加快煤礦智能化發展的指導意見》，強調煤礦智能化是煤炭工業高質量發展的核心技術支撐，將人工智能、機器人、智能裝備等與現代煤炭開發利用深度融合，推動智能化技術與煤炭產業融合發展，提升煤礦智能化水平。
二、現場難題
1、在礦山建井、采料、開拓掘進的過程中，經常出現大塊雜石和大塊石料，其中大塊雜石居多，因為雜石硬度大，不容易被破碎。
2、大塊雜石產生在源頭，貫穿在整個礦井運輸過程中，大雜石對主煤流運輸危害很大，對料倉、輸送機、箕斗等設備沖擊力都非常大，容易造成搭接處、料倉卡堵，尤其是坡度較大的皮帶輸送機，在運輸大雜石的過程中，如突然停機大雜石到滾溜到巷道內形成“飛彈”，對巷道內設備和人員造成重大危險。
3、當大塊雜石卡堵在料倉、皮帶搭接處時造成運輸中斷，造成礦山停產，必須安排人員清除，嚴重的情況下，還要對料倉進行放炮才能疏通，給生產系統帶來很大的麻煩，關鍵是出現此類事故比較頻繁，嚴重影響現場運輸效率，屬于行業內難題。
三、礦山現狀
大塊雜石的出現，對整體運輸系統破壞力很大，眾多礦山現場管理人員采用多種手段，對大塊雜石進行清除干預，大部分發措施是采用人工手動清除；也有的在輸送機轉運的環節增加篦子，在箕斗卸載處增設篦子，在煤倉上方鋪設篦子，最終目的是將大塊雜石篩出，有的采用液壓抓矸機進行人員操作將大塊雜石抓取挪位。對大雜石的處理，目前礦山行業內都是人工干預。
四、解決方案
中礦冶金公司研發團隊根據礦山現場實際情況，結合自身強項，主要有兩種路徑解決大塊雜石。
路徑一、在皮帶輸送機的卸料出安裝一臺滾動篩進行原煤篩分，大于300mm(粒度可以任意設定)以上的雜石從篩面上通過，直接進入破碎機，進行雜石破碎；小于300mm粒度的物料進入篩面下方，可以進入煤倉或者轉接皮帶。

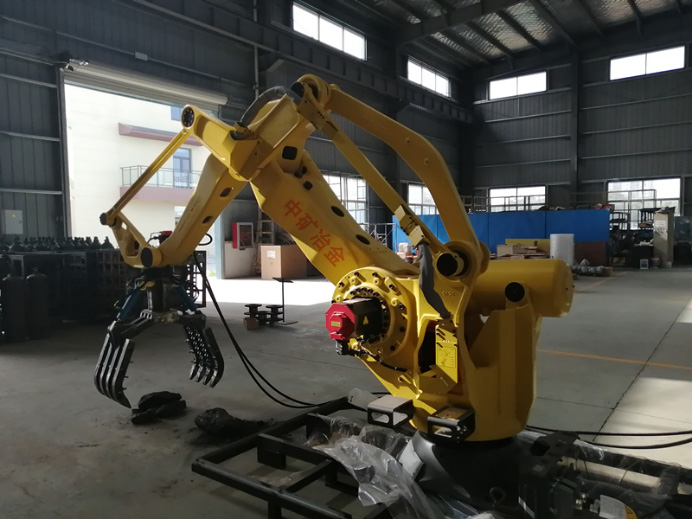

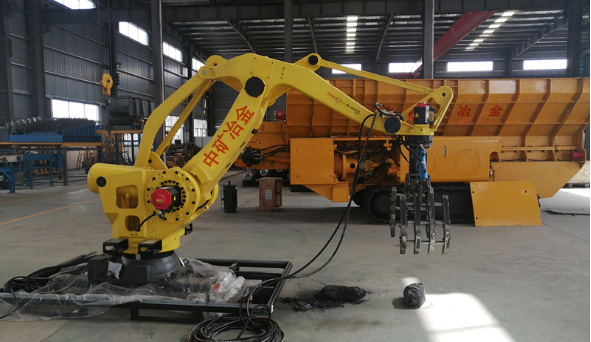

路徑二、中礦冶金研發團隊歷經6年研發出專用機器人，并運用人工智能軟件，圖像識別定位，觸發機器人智能抓取雜石，將大塊雜石單獨放到指定的區域或者下一級設備，比如雜石專運礦車、破碎機、皮帶輸送機等；具體下一級工藝路線由礦方指定。
五、項目意義
1、智能煤流，智能化礦山建設中最為重要的一項就是實現智能煤流運輸，減少運輸環節，促進原煤運輸順利出井。中礦冶金團隊研發的機器人智能抓取大塊雜石，是智能煤流中卡脖子的一關，有力地保障了智能煤流的實現。
2、減少破壞，大塊雜石的出現，對整體運輸系統破壞力很大，機器人智能抓取大塊雜石，將大雜石取出，減少了在運輸環節中對設備的破壞。
3、安全生產，大塊雜石造成的卡堵頻率非常高，礦井因為大雜石造成的停產比比皆是，運用機器人智能揀雜石系統，能夠確保礦井運輸?shù)某掷m(xù)性，同時也減少大雜石形成“飛彈”，促進礦山安全生產工作。
4、機器人替代人工，目前礦山現場處理大雜石，主要是靠人工從皮帶上搬運挪位，勞動強度大；運用機器人替代人工處理大雜石，是行業趨勢，是礦山智能化發展的必由之路。
5、解決難題，行業示范，多年來大塊雜石給礦上生產帶來諸多麻煩，中礦冶金團隊勇于創新，運用人工智能手段解決該項難題，在行業內做出標桿，為冶金礦山等起到了示范作用，機器人揀大雜石項目前景廣闊，應用領域和場所眾多。
